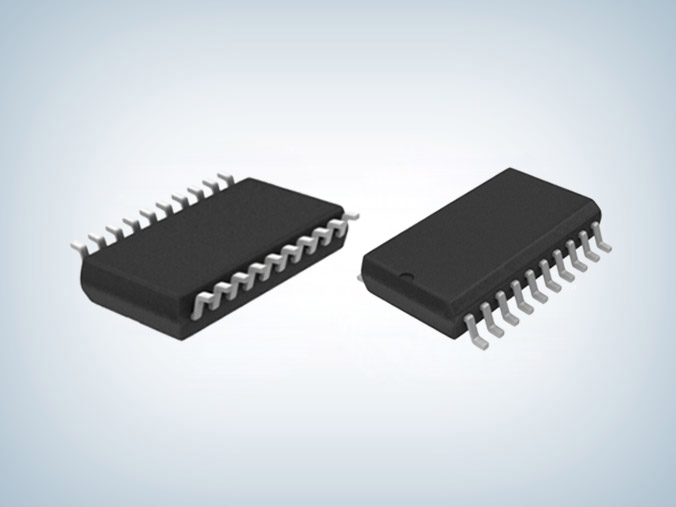

GF90F0320 8位MCU單片機空片
所屬分類：優勢產品
品牌：芯圣
型號：GF90F0320
封裝：TSSOP-20
功率：2.0V ~ 5.5V
電流：
型號：GF90F0320
封裝：TSSOP-20
功率：2.0V ~ 5.5V
電流：
訂購熱線：0755-23087599
GF90F0320 MCU空片是一顆采用高速低功耗 CMOS 工藝設計開發的增強型 8 位單片機，內部有 16K Bytes FLASH 程序存儲器，256 Bytes IRAM 和 768 Bytes XRAM，最多 18 個雙向 I/O 口，1 個 外設功能引腳全映射模塊 PTM，5 個 16 位定時器/計數器，3 組 16 位帶死區控制互補 PWM，1 個 8 位 PWM，2 個 UART，1 個 SPI，1 個 IIC，16 個外部中斷，11+2 路 12 位 ADC，四種系統工作模式（正常、低頻、掉電和空閑）和 17 個中斷源。
GF90F0320單片機空片功能特點
■ CPU：增強型1T 8051內核�！ �
■ ROM：16K Bytes FLASH /IAP和ICP操作/靈活的代碼保護模式�！ �
■ RAM：256 Bytes IRAM/768 Bytes XRAM�！ �
■ 時鐘：內部高精度 32MHz RC/ 內部 44KHz RC /外部高頻晶振 4MHz－20MHz/外部低頻晶振 32.768KHz 。
■ 多種復位方式：上電復位（POR）/多級低電壓復位（BOR）（- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V ）/看門狗（WDT）復位/軟件復位/堆棧溢出復位/外部管腳低電平復位/ 外部管腳電壓（1.2V）檢測復位�！ �
■ I/O：最多18個雙向I/O口/多種模式可配：輸入、帶上拉輸入、帶下拉輸入、施密特輸入、模擬輸入、強推挽輸出、開漏輸出、開漏帶上拉輸出/外設功能引腳全映射模塊�！ �
■ 中斷：17個中斷源/4級中斷優先級/16個外部中斷�！ �
■ 定時器/計數器：T0/T1兼容標準8051，16位自動重載/T3可以工作在掉電模式/T4可以使用外部信號觸發定時/T5帶捕獲功能�！ �
■ PWM：最多3組16位帶死區控制互補PWM（可配置為 6 路獨立輸出/可當定時器使用/具有故障檢測功能/可配置邊沿對齊或中心對齊）/1路8位單輸出PWM �！ �
■ 通訊模塊：2 個 UART /1 個 SPI/1 個 IIC �！ �
■ ADC 檢測電路：支持11+2 ch 12位ADC檢測/ ADC參考電壓可選內部VREF、外部VREF、VDD/具有省電喚醒功能（單通道）�！ �
■ 低電壓檢測模塊：VDD 多級電壓檢測，可中斷（- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V ）�！ �
■ 循環冗余校驗（CRC）�！ �
■ 省電模式：空閑模式/掉電模式�！ �
■ 工作條件：寬電壓 2.0V ~ 5.5V /溫度范圍-40°C ~ +85°C�！ �
■ 封裝類型：TSSOP20/QFN20。

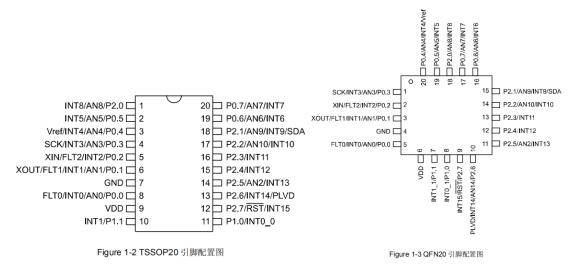

引腳配置

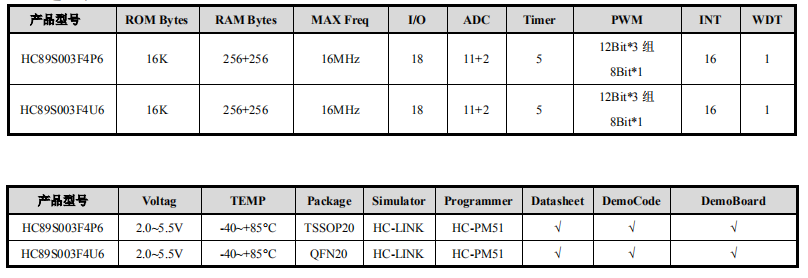

GF90F0320單片機空片選型表

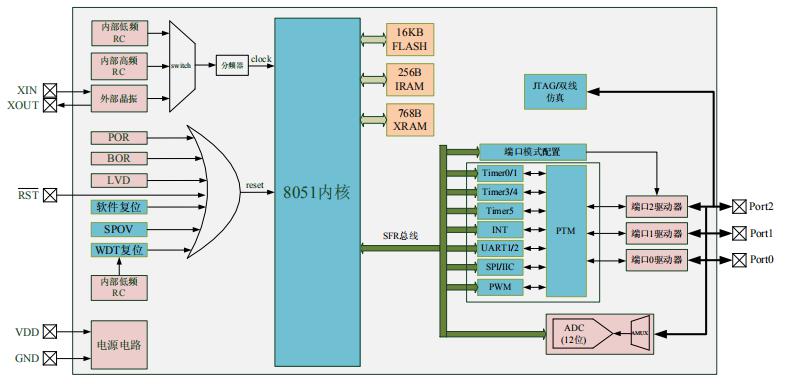

系統框圖
GF90F0320單片機空片的 CPU 是一個增強型 1T 兼容 8051 的內核，在同樣的系統時鐘下，較之傳統的 8051 芯片具有運行更快速，性能更優越的特性，可兼容HC89S003P TSSOP-20，被廣泛應用于無線充，小家電等領域，更多GF90F0320 20引腳8位ADC型FLASH單片機詳細手冊及應用資料，請向驪微電子申請。>>
