近幾年，隨著網絡設備的不斷普及，POE 供電的需求也日益增長，對PoE電源的功率，效率及兼容性也提出了嚴峻的要求，PN8163具有兼容性強、集成度高、外圍精簡等特點，能為客戶在產品設計、研發等方面節省更多的成本。

　　

　　一、方案概述　　

　　■ 輸入電壓：90~264Vac　　

　　■ 輸出功率：16.8W　　

　　■ 輸出規格：48V/0.35A　　

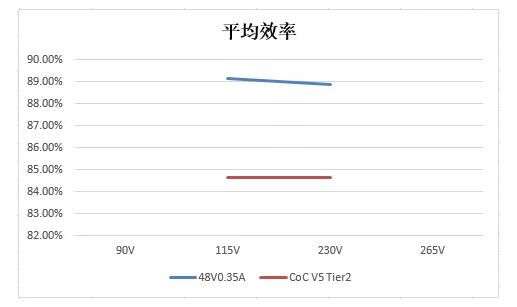

　　■ 平均效率：>84.63%　　

　　■ PCBA尺寸：79.0mm*39.0mm*20.0mm　　

　　■ 保護功能齊全：輸出過壓保護后鎖死，輸出短路、輸出過流、VDD過壓、DMG上電阻開路短路、肖特基短路、過溫等保護后自動重啟。

　　

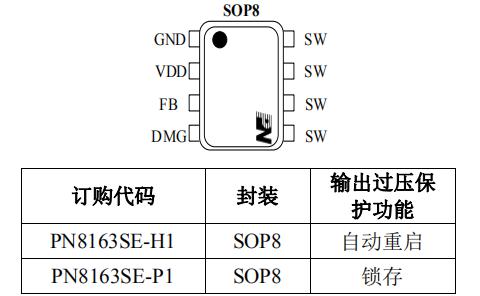

　　二、封裝及腳位配置圖

　　

　　PN8163內部集成了準諧振工作模式的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源。

　　

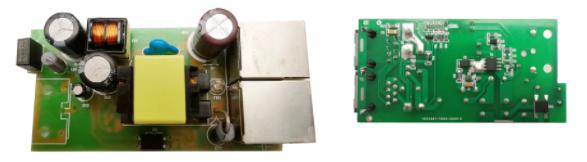

　　三、DEMO實物圖

　　

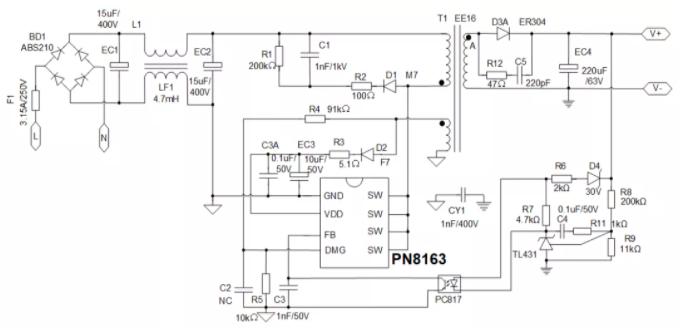

　　四、典型應用圖

　　

　　五、方案亮點　　

　　1、外圍精簡：集成智能功率MOSFET，節省啟動電阻、CS偵測電阻；　　

　　2、輸出過壓后鎖死：可滿足GB4943.1-2011標準對輸出電壓高于42.4V的電源故障重復電壓嚴苛要求；　　

　　3、內置線電壓OCP補償：根據市電自動調整內部峰值電流參考，全電壓范圍OCP精度在10%以內；　　

　　4、安全距離充足：單邊drain疊層封裝，高低壓引腳分開，爬電距離充足，并利于散熱；　　

　　5、內置輸入欠壓保護：通過DMG監控市電，防止市低壓工作導致電源異常；　　

　　6、負載自適應谷底開通技術：提高效率并可改善系統全負載段EMC性能。


　　

　　PN8163高性能poe電源方案，輸出規格：48V/0.35A，平均效率：>84.63%，具有外圍精簡、輸出過壓后鎖死、OCP點精準等特點，可為POE高清攝像機、無線路由、網絡電話機等設備安全可靠運行保駕護航，更多PN8163產品手冊及應用資料可向我們申請。>>
