接觸過LED的人都知道由于LED正向伏安特性非常陡，要給LED正常供電就比較困難。不能像普通白熾燈一樣，直接用電壓源供電，否則電壓波動稍增，電流就會增大到將LED燒毀的程度。為了穩定LED的工作電流，保證LED能正�？煽康毓ぷ�，具有”鎮流功能”的各種各樣的LED驅動電路就應運而生，最簡單的是串聯一只鎮流電阻，而比較復雜的是用許多電子元件構成的“恒流驅動器”。



　　下面我們來看下生活中幾種常見的led驅動芯片電源方案：

　�。ㄒ� ） 鎮流電阻方案

　　這是一種極其簡單，自LED面世以來至今還一直在用的經典電路。

　　LED工作電流I按下式計算：

　　I與鎮流電阻R成反比；當電源電壓U上升時，R能限制I的過量增長，使I不超出LED的允許范圍。

　　此電路的優點是簡單，成本低；缺點是電流穩定度不高；電阻發熱消耗功率，導致用電效率低，僅適用于小功率LED范圍。

　　一般資料提供的鎮流電阻R的計算公式是：

　　按此公式計算出的R值僅滿足了一個條件：工作電流I 。而對驅動電路另兩個重要的性能指標：電流穩定度和用電效率，則全然沒有顧及。因此用它設計出的電路，性能沒有保證。

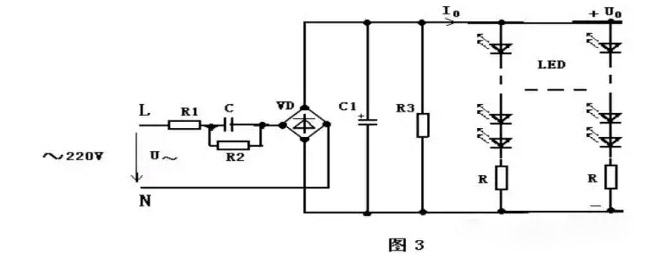

　�。ǘ�）鎮流電容方案

　　電路的工作是基于在交流電路中，電容存在容抗XC也有”鎮流作用”的原理。另外電容消耗無功功率，不發熱；而電阻則消耗有功功率，會轉化為熱能耗散掉，所以鎮流電容比鎮流電阻，能節省一部分電能，并能設計成將LED燈直接接到市電～220V上，使用更為方便。

　　此方案的優點是簡單，成本低，供電方便；缺點是電流穩定度不高，效率也不高。僅適用于小功率LED范圍。當LED的數量較多，串聯后LED支路電壓較高的場合更為適用。



　�。ㄈ�）線性恒流驅動電路

　　上面已經提到電阻、電容鎮流電路的缺點是電流穩定度低（△I/I達±20～50％），用電效率也低（約50～70％），僅適用于小功率LED燈。

　　為滿足中、大功率LED燈的供電需要，利用電子技術常見的電流負反饋原理，設計出恒流驅動電路。和直流恒壓電源一樣，按其調整管是工作在線性，還是開關狀態，恒流驅動電路也分成兩類：線性恒流驅動電路和開關恒流驅動電路。



　�。ㄋ模╅_關電源驅動電路

　　上述線性恒流驅動電路雖具有電路簡單、元件少、成本低、恒流精度高、工作可靠等優點，但使用中也發現幾點不足：

　　a、調整管工作在線性狀態，工作時功耗高發熱大（特別是工作壓差過大時），不僅要求較大尺寸的散熱器，而且降低了用電效率。

　　b、電源電壓要求按公式（13）與LED工作電壓嚴格匹配，不允許大范圍改變。也就是說它對電源電壓及LED負載變化的適應性差。

　　c、它僅能工作在降壓狀態，不能工作在升壓狀態。即電源電壓必須高于LED工作電壓。

　　d、供電不太方便，一般要配開關穩壓電源，不能直接用～220V供電。

　　輸入整流：將正負變化的交流電變成單向變化的直流電

　　濾波：將變化的電壓波形平滑成波動較小的直流電壓波形

　　變壓器：儲存能量，產生需要的輸出電壓.原、副邊隔離。

　　輸出穩壓：穩定輸出電壓

　　取樣反饋：將輸出電壓的變化反映到控制電路，以便采取相應的措施保證輸出電壓在規定的范圍內

　　PWM+開關：控制電路，根據反饋回來的信號控制變壓器儲存能量的多少，從而保證輸出的穩定

　　采用開關電源驅動的優點：效率高，一般可以做到80%～90%，輸出電壓、電流穩定。輸出紋波小。且這種電路都有完善的保護措施，屬高可靠性電源。



　　LED驅動電源使用中應注意的問題：

　　A.  LED降額使用。

　　B. 使用線性恒流驅動器，特別注意其工作壓差。

　　C. 隔離式開關恒流驅動器次級輸出電源不宜懸空，負極應接地。

　　D.對開關恒流驅動器，要嚴格遵守：先接好LED燈，再接通驅動器電源的操作順序。

　　一般來說LED均采用直流驅動，因此在市電與LED之間需要加一個電源適配器即LED驅動電源，它的功能是把交流市電轉換成適合LED的直流電，通常驅動LED采用專用恒流源或者驅動芯片，容易受體積和成本等因素的限制，最經濟實用的方法就是采用電容降壓式電源。

　　用它驅動小功率LED，具有不怕負載短路、電路簡單等優點，而且一個電路能驅動1～70個小功率LED，但是，這種電源電路啟動時的電流沖擊，尤其是頻繁啟動，會給LED造成破壞,當然采取適當?shù)谋Ｗo便可避免這種沖擊。
