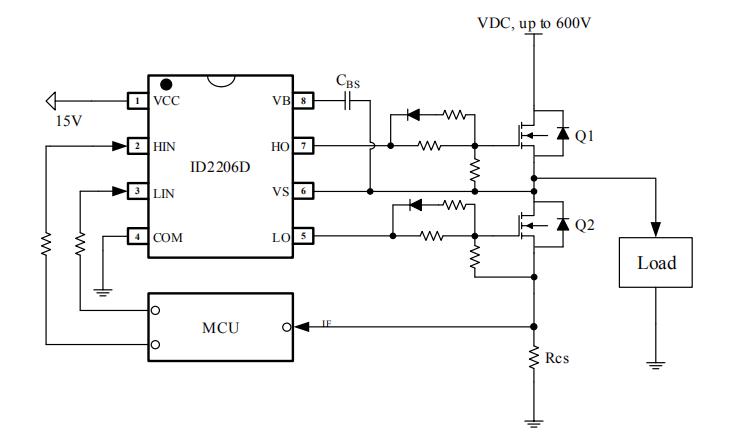

驅動芯片在驅動電路中是必不可少的關鍵器件，ID2206D高低側柵極驅動芯片可用于驅動2個N溝道功率MOSFET或IGBT構成的半橋拓撲結構，良好的延時匹配功能可以輕松的適用于高頻應用場合，典型應用于高壓風機和泵、步進馬達等，可兼容代換ir2106驅動。

　　

　　ir2106代換芯片ID2206驅動特性　　

　　■ 內置自舉二極管　　

　　■ 高側浮動偏移電壓600V　　

　　■ 輸入信號兼容3.3V 和5V邏輯電平　　

　　■ 輸出拉灌電流能力210mA / 360mA　　

　　■ dV/dt 抗干擾能力±50V/nsec　　

　　■ 芯片工作電壓范圍 10V ~20V　　

　　■ 高低側均具有欠壓保護功能　　

　　■ 高低側通道均延時匹配　　

　　■ 死區時間典型值為150 ns


　　

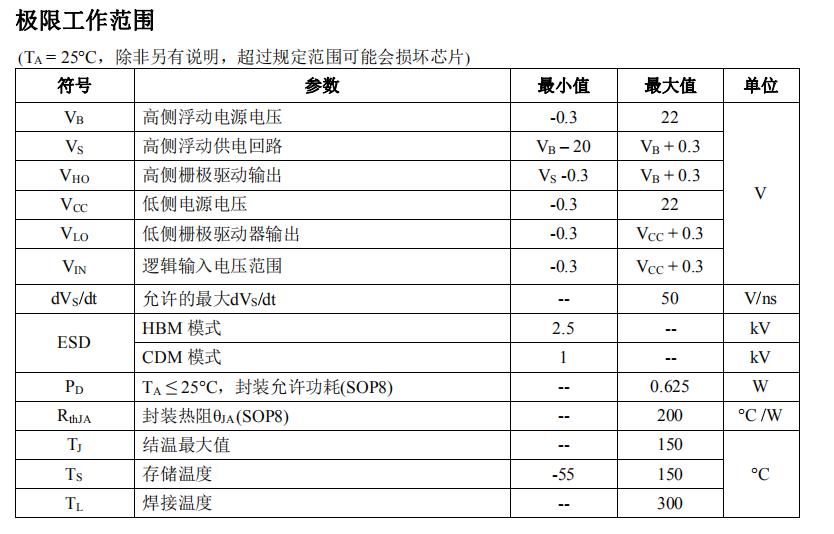

　　D2206D高端的工作電壓可達 600V， 低端Vcc 的電源電壓范圍寬 10V～20V，輸入信號兼容3.3 V 和5 V邏輯電平，該芯片具有閉鎖功能防止輸出功率管同時導通， 輸入通道 HIN 和 LIN 內建了一個200K 下拉電阻，在輸入懸空時使上、下功率 MOS 管處于關閉狀態，輸出電流能力IO+/210/360 mA。

　　

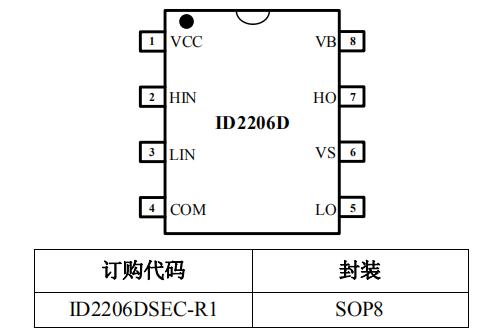

　　ID2206D是基于P襯底、P外延的高壓、高速功率MOSFET和IGBT驅動芯片和IR2106芯片都是采用SOP-8封裝，功能和性能基本一致，ID2206D高低側柵極驅動芯片可兼容代換ir2106驅動的，被廣泛應用于高壓風機、風筒、家電產品等領域。
