2021年以來電源芯片均出現了不同程度的漲價缺貨，從一開始的缺貨漲價交期延長，到后面的交期不定，有價未必有貨，一貨難求，缺貨潮催化了各芯片間的相互代換，啟辰微CR6889B不僅能代換OB2281、OB2273、還可以兼容SD4873A、AP8267、SF5533、KP201等產品，做到了一芯多用，為你排解“缺芯”煩憂！



    產品概述

    CR6889B是一款高集成度、低待機功耗的PWM控制器。CR6889B輕載時會降低頻率，最低頻率22kHz可避免音頻噪聲。CR6889B提供了完整的保護功能，如cycle-by-cycle電流限制、OCP、OTP、VDD_OVP、UVLO等，還可以通過OVP腳分別精確設置輸出電壓過壓保護。軟啟動功能可以減少系統啟動時MOSFET的應力，前沿消隱時間簡化了系統應用。通過頻率抖動和軟驅動電路的設計，降低開關噪聲，簡化了EMI設計。CR6889B提供SOT23-6L的封裝。



    CR6889B特性

    ■較低的啟動電流(大約3μA)

    ■軟啟動減少開機時MOSFET的漏源電壓應力

    ■內建同步斜坡補償，消除次諧波震蕩

    ■內建頻率抖動功能，降低EMI

    ■內置65kHz開關頻率

    ■輕載降低工作頻率

    ■VDD過壓保護和輸出過壓保護功能

    ■內置前沿消隱電路

    ■內置輸出二極管短路保護

    ■過載保護

    ■SOT23-6L封裝

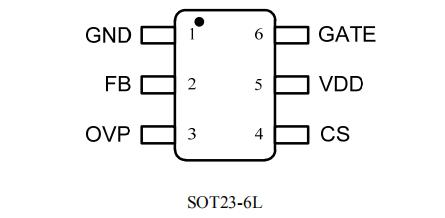

    管腳排列

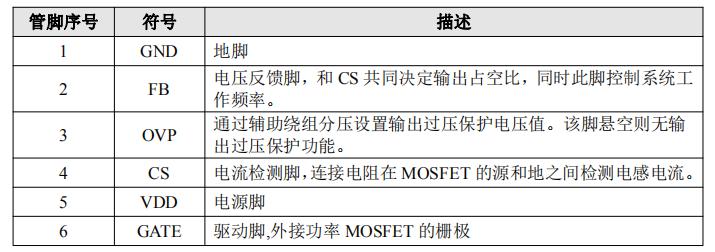

    管腳描述

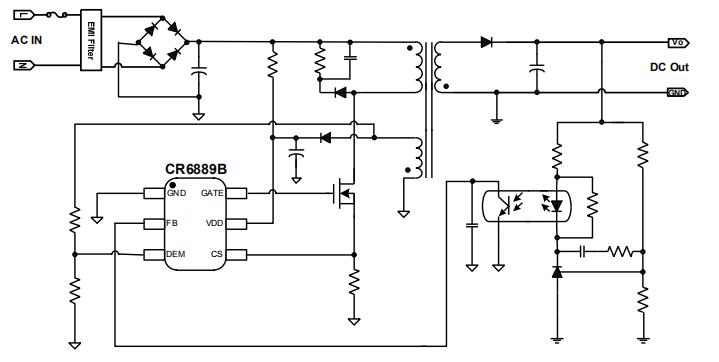

    典型應用電路圖



    應用領域

    ■AC/DC適配器

    ■電視及監視器電源

    ■打印機

    ■存儲設備電源



    CR6889B是一款65W以內高性能綠色節能PWM控制器，VCC耐壓30V，待機功耗小于75mW，缺貨行情下，我們將和客戶一起解決“芯片短缺”的困境，CR6889B在應用中可兼容CR6863B、OB2281、OB2273、SD4873A、AP8267、SF5533、KP201等產品，貨源穩定且價格優勢，更多產品手冊、應用資料等，請咨詢驪微電子。>>
