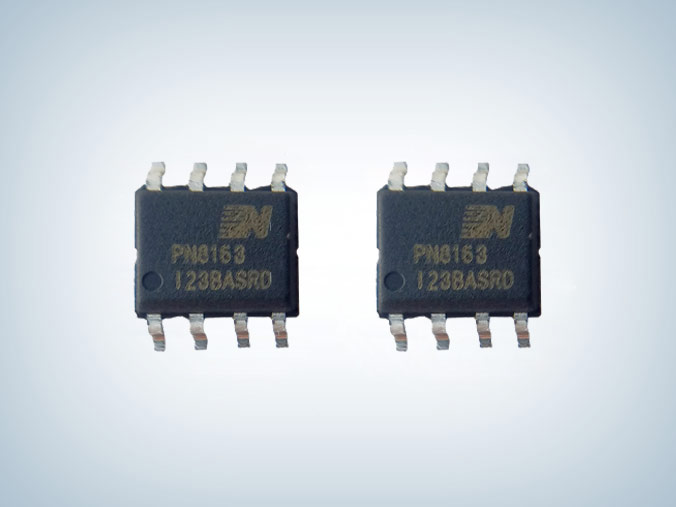

PN8163 48V0.35A poe電源芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8163
封裝：SOP-8
功率：20W
電流：0.35
型號：PN8163
封裝：SOP-8
功率：20W
電流：0.35
訂購熱線：0755-23087599
PN8163內部集成了準諧振工作模式的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源�！ �
PN8163 poe電源芯片提供了極為全面和性能優異的保護功能，包括輸出過壓保護、逐周期過流保護、過載保護、軟啟動、輸入欠壓保護功能。通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓范圍下的最佳效率。頻率調制技術和Soft Driver技術充分保證良好的EMI表現。
PN8163 poe電源芯片特性
■ 內置650V高雪崩能力的功率MOSFET
■ 準諧振工作
■ 最高開關頻率125kHz
■ 外圍精簡，無需啟動電阻及CS檢測電阻
■ 高低壓腳位兩側排列提高安全性
■ 內置高壓啟動，空載待機功耗<50mW @230VAC
■ 改善EMI的頻率調制技術
■ 供電電壓9-38V，適合寬輸出電壓應用
■ 優異全面的保護功能
■ 過溫保護
■ 輸出過壓保護
■ 輸入欠壓保護
■ 逐周期過流保護
■ 輸出開/短路保護
■ 次級整流管短路保護
■ 過負載保護

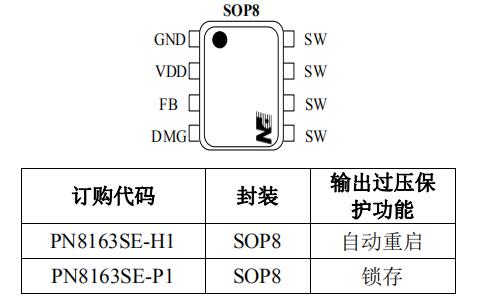

封裝/訂購信息

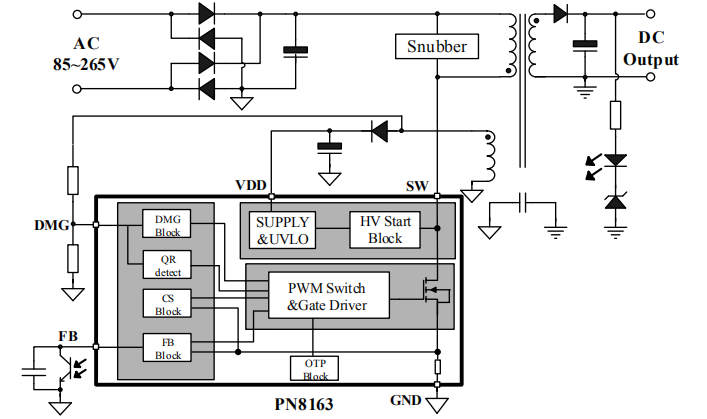

典型電路圖
應用領域
■ 充電器
■ 適配器
■ 開放式開關電源
PN8163 poe電源芯片采用SOP8封裝，是高性能準諧振交直流轉換芯片，在85~265VAC電壓下，功率可達20W，廣泛應用于48V0.35A POE 電源方案，具有外圍精簡、輸出過壓后鎖死、OCP點精準等特點，可為POE高清攝像頭、無線路由、網絡電話機等設備安全可靠運行保駕護航，更多產品手冊及應用資料請向驪微電子申請。>>
