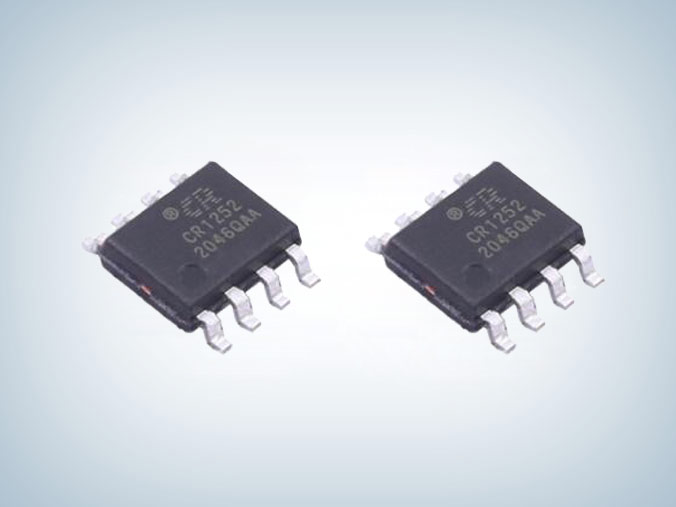

CR1252A 100-300W正激控制器芯片
所屬分類：CR/啟臣微
品牌：CR啟臣微
型號：CR1252A
封裝：SOP-8L
功率：100-300W
電流：
型號：CR1252A
封裝：SOP-8L
功率：100-300W
電流：
訂購熱線：0755-23087599
CR1252A正激控制器芯片采用 SOP-8L封裝，是一款高性能電流模控制芯片，其工作在正激工作模式，外置內部工作頻率可調引腳，通過選擇電阻調整芯片工作頻率，芯片內置獨特的過載保護機制，內置線電壓低壓保護功能，使系統工作更安全，可用于 PC 電源，游戲機電源等領域。
CR1252A正激控制器芯片特征
■ 峰值電流限制
■ 內部工作頻率可調,最高可達500kHz
■ 內置頻率抖動優化EMI
■ 內置軟啟動
■ 內置輸入欠壓自動恢復
■ 內置LEB前沿消隱功能
■ 內置斜波補償
■ SOP-8L封裝

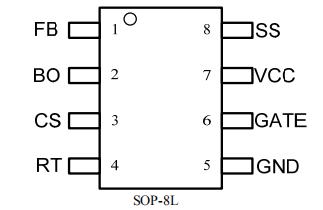

cr1252a引腳功能及封裝
| 引腳 | 名稱 | 輸入/輸出 | 描述 |
| 1 | FB | IN/OUT | 通過光耦檢測輸出狀態。 |
| 2 | BO | IN/OUT | 檢測輸入線電壓狀態引腳。 |
| 3 | CS | IN/OUT | 峰值電流檢測引腳。 |
| 4 | RT | IN/OUT | 通過外接電阻調整系統工作頻率。 |
| 5 | GND | IN/OUT | 地。 |
| 6 | GATE | UT | 芯片驅動輸出引腳，連接MOS的GATE端。 |
| 7 | VCC | IN/OUT | 電源。 |
| 8 | SS | IN/OUT | 通過外接電容到地實現軟啟動功能。 |

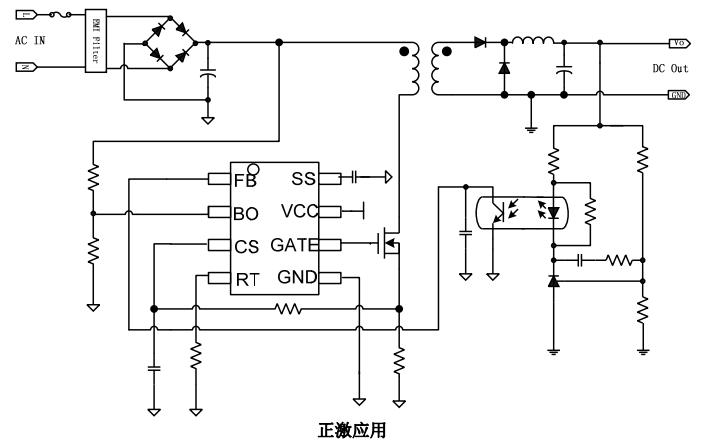

CR1252A應用電路圖
應用領域
■ PC電源
■ 游戲機適配器
■ 正激轉換器
CR1252A應用于正激工作的電流模控制IC，典型功率100W-300W，管腳封裝及功能和ON/安森美NCP1252A基本一致，CR1252A是可以兼容代換ncp1252a的，更多CR1252A正激控制器芯片電氣特性、產品手冊等資料請向驪微電子申請。>>
