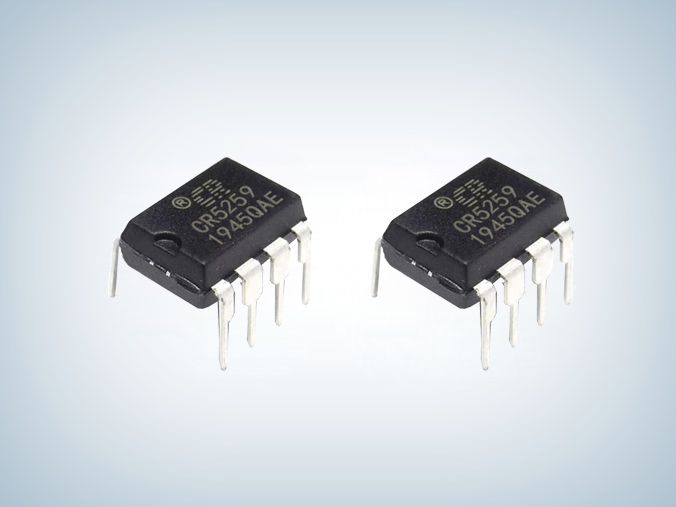

CR5259 24w電源適配器芯片是一款高性能的電流控制型 PWM 開關，全電壓范圍內待機功耗小于 75mW，滿足能效六標準。為了減少待機功耗和提升效率，CR5259 集成了多種工作模式。隨著負載的變化，CR5259 可以工作在三種不同的模式，并且每種模式都做了優化。當負載很重時，系統工作在傳統的 PWM（脈沖寬度調制）模式。當負載變輕時，系統進入 PFM（脈沖頻率調制）模式。在 PFM 模式下，隨著負載的逐漸變輕，開關頻率也逐漸的減小。CR5259 中獨有的頻率變換模塊可以使開關頻率平滑降低而不產生噪聲。由于頻率的降低，開關損耗也被有效的減小了。當負載繼續降低而低于某一設定值時，系統進入 PSM（跳頻調制）模式。在 PSM 模式下，一些開關周期被跳過，這些周期內開關管完全關斷，因此這種模式可進一步降低待機功耗。在上述的三種工作模式下，都集成了頻率抖動功能，來提升系統的 EMI特性。

　　

　　CR5259 24w電源適配器芯片還集成了最大輸出功率動態補償模塊，從而保證系統在全電壓交流輸入范圍（90V~264V）內最大輸出功率點恒定。

　　

　　CR5259 集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），過載保護（OLP），SENSE 引腳懸空保護，GATE 端箝位，前沿消隱等。

　　

　　CR5259芯片主要特點　　

　　■ 全電壓范圍待機低于75mW　　

　　■ 滿足能效六級標準　　

　　■ PSM模式降低待機功耗　　

　　■ 內置軟啟動　　

　　■ 良好的EMI特性　　

　　■ 零噪聲工作　　

　　■ 典型65kHz開關頻率　　

　　■ 電流模式控制　　

　　■ 內置斜坡補償　　

　　■ 內置前沿消隱　　

　　■ 啟動電流和工作電流低　　

　　■ VDD端過壓保護　　

　　■ 過載保護　　

　　■ 逐周期過流保護　　

　　■ 過溫保護　　

　　■ 輸出整流二極管短路保護　　

　　■ 四引腳散熱　　

　　■ DIP-8L綠色封裝

　　

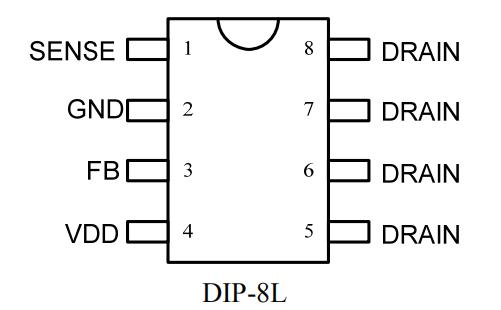

　　CR5259引腳分布及描述

引腳序號	符號	描述
1	SENSE	SENSE 電阻引腳。
2	GND	地線引腳。
3	FB	電壓反饋引腳。通過外接光耦到該引腳來進行環路調節。PWM的占空比由該引腳的電壓和第一引腳的電流檢測電壓共同決定。
4	VDD	IC 供電引腳。該引腳為芯片的正常工作提供電壓
5/6/7/8	DRAIN	HV MOSFET 漏端引腳。

　　

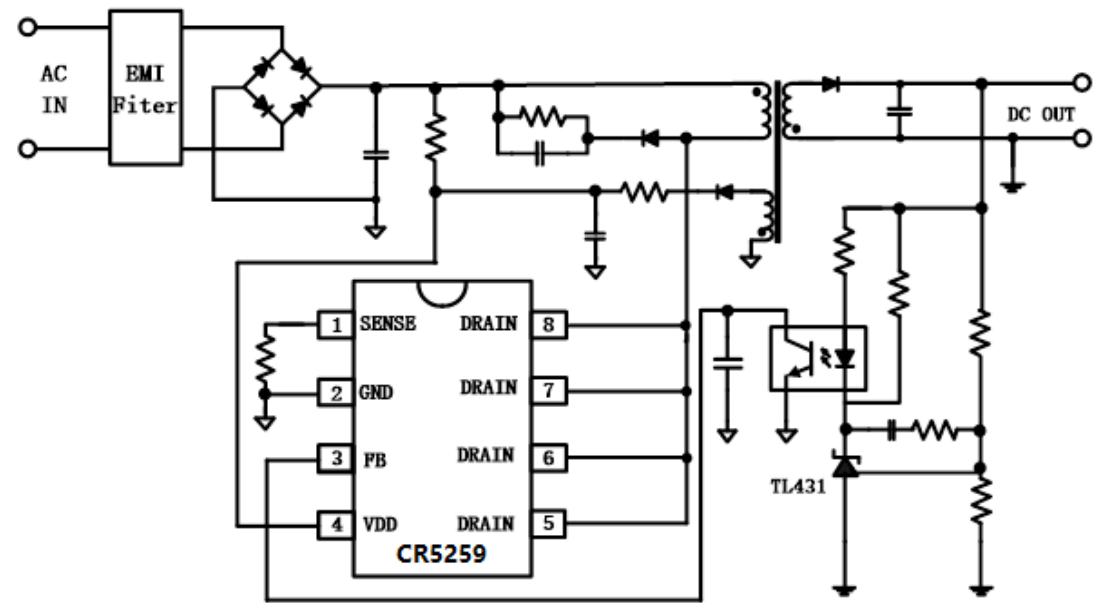

　　CR5259應用電路

　　

　　應用領域　　

　　■ 電源適配器　　

　　■ 開放式電源　　

　　■ 數碼相機和攝像機電源　　

　　■ 電腦和服務器輔助電源　　

　　■ 機頂盒電源　　

　　■ 掌上電腦電源

　　

　　CR5259 24w電源適配器芯片是一款內置65kHz固定工作頻率、<75mW 超低待機功耗的電流模 PWM 控制芯片，適用于24W以內的全電壓范圍離線開關電源，典型應用于12V2A/24V1A適配器芯片方案，更多CR5259芯片規格書、參數、應用資料等請向驪微電子申請。>>
