電源芯片DC/DC和LDO區別及選型分析
字號:T|T
在電子產品中,我們經常看到DC/DC、LDO的身影,在PCB中,大的分類就比較明確,主要有線性電源和開關電源,其中線性電源主要使用LDO電源,開關電源就是我們通常說的DC-DC電源芯片。但嚴謹來說,線性電源不能等同于LDO電源,LDO電源芯片只是線性電源的其中一種,只不過它具有比較低的調整管壓差而得名。
DC/DC是將某一直流輸入電壓轉換成另一直流輸出電壓,常見的有升壓式(Boost)、降壓式(Buck)、升降壓式和反相結構,如果是用在壓降比較大的情況下,選擇DC/DC,因?yàn)槠湫矢,而LDO會因?yàn)閴航荡蠖陨頁p耗很大部分效率;在降壓過程中能量損耗比較小,芯片發熱不明顯。芯片封裝比較小,能實現PWM數字控制。
LDO是low dropout voltage regulator的縮寫,就是低壓差線性穩壓器,它們都是將一種輸入電壓穩定到某一電壓,LDO只能作為降壓式輸出,如果壓降比較小,選擇LDO,因?yàn)槠湓肼暤,電源干凈,而且外圍電路?jiǎn)單,成本低。

電源芯片DC/DC和LDO區別:
首先從效率上說,DC/DC的效率普遍要遠高于LDO,這是其工作原理決定的!
其次,DC/DC有Boost,Buck,Boost/Buck,(有人把Charge Pump也歸為此類)。而LDO只有降壓型!
再次,也是很重要的一點,DC/DC因?yàn)槠溟_(kāi)關頻率的原因?qū)е缕潆娫丛肼暫艽螅h(yuǎn)比LDO大的多,大家可以關注PSRR這個參數。所以當考慮到比較敏感的模擬電路時候,有可能就要犧牲效率為保證電源的純凈而選擇LDO。

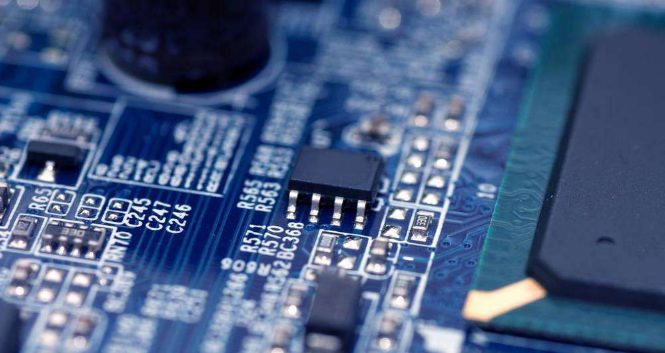

電源ic選取時應注意一下以下參數:
1、輸出電壓:DC/DC輸出電壓可通過反饋電阻調節,LDO有固定輸出和可調輸出兩種類型;
2、輸入輸出電壓差:輸入輸出電壓差是LDO重要參數,由LDO輸出電流與輸入電流相等,壓差越小,芯片內部功耗越小,效率越高!
3、最大輸出電流:LDO一般最大輸出電流有幾百mA,而DCDC最大輸出電流有幾A甚至更大。
4、輸入電壓:不同芯片對輸入有不同的要求!
5、紋波/噪聲:由DC/DC工作在開關狀態導致其紋波/噪聲要比LDO差,所以在設計時比較敏感的電路盡量選擇LDO供電。
6、效率:如果輸入輸出電壓接近,選擇LDO比DC/DC相對效率高,若壓差大,選擇DC/DC高,因LDO輸出電流與輸入電流基本相等,壓降太大,耗在LDO上能量太大,效率就不高。
7、成本、外圍電路:LDO相對DCDC成本要低,外圍電路要簡單。

在選擇DC-DC芯片時,要避免靠近敏感的弱信號,避免直接給這類電路直接供電。DC-DC工作的開關頻率在設計時也是要考慮,避免出現開關頻率直接或間接通過混頻對信號干擾,在不確定下,最好把同步信號SYNC接由可控的PWM來調整工作在不同的開關頻率下。
近幾年來,隨著半導體技術的發展,表面貼裝的電感器、電容器、以及高集成度的電源控制芯片的成本不斷降低,體積越來越小,由於出現了導通電阻很小的MOSFET可以輸出很大功率,因而不需要外部的大功率FET,例如對于3V的輸入電壓,利用芯片上的NFET可以得到5V/2A的輸出,其次,對于中小功率的應用,可以使用成本低小型封裝。另外,如果開關頻率提高到1MHz,還能夠降低成本、可以使用尺寸較小的電感器和電容器,有些新器件還增加許多新功能,如軟啟動、限流、PFM或者PWM方式選擇等?偟膩說,升壓是一定要選DCDC的,降壓,是選擇DCDC還是LDO,要在成本,效率,噪聲和性能上比較。
