一直以來性能與功耗就是一對矛盾體的存在，電源設計師為了設計出高性能、低功耗的電源產品，嘗試了各種方法，而PN8370這款高能效低功耗芯片以體積小、重量輕、效率高等特點在充電器、適配器領域備受廣大電源工程師的青睞。

　　

　　PN8370是一款低成本高性能的低功耗芯片，外圍元件少，可省略光耦和TL431，節約成本，內置650V高雪崩能力智能功率MOSFET，可輕松實現50mW待機功耗，主要應用在5V/2A、5V/2.4A、12V/1A充電適配器電源產品中，滿足六級能效標準。

　　

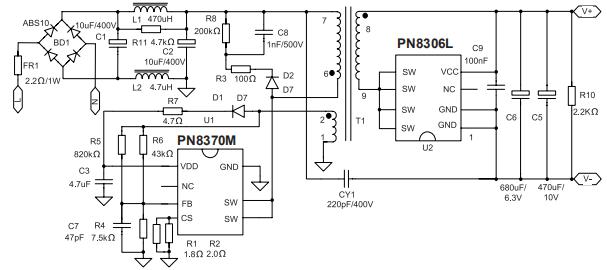

　　六級能效10W充電器應用方案（PN8370M SOP7）　　

　　※ 輸出規格5V/2A　　

　　※ 內置高壓?jiǎn)��?dòng)+多工作模式+專利谷底開通技術，滿足六級能效標準　　

　　※ PN8370M專利跳谷底開通算法+PN8306L獨特防振鈴算法實現零直通炸機風險　　

　　※ 方案精簡：PSR無需兩顆啟動電阻，SR實現零外圍工作


　　

　　六級能效12W充電器應用方案（PN8370F SOP7）　　

　　※ 輸出規格5V/2.4A　　

　　※ 內置高壓?jiǎn)��?dòng)+多工作模式+專利谷底開通技術，滿足六級能效標準　　

　　※ PN8370F專利跳谷底開通算法+PN8306M獨特防振鈴算法實現零直通炸機風險　　

　　※ 方案精簡：PSR無需兩顆啟動電阻，SR實現零外圍工作


　　

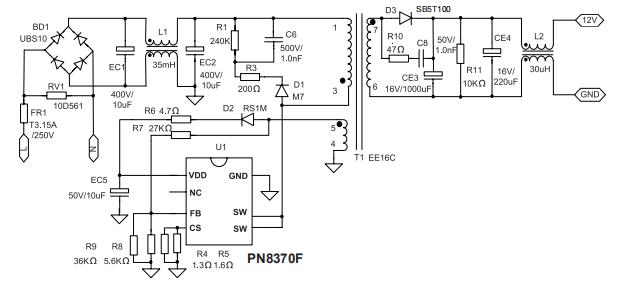

　　六級能效12W適配器應用方案（PN8370F SOP7）　　

　　※ 輸出規格12V/1A　　

　　※ 內置高壓?jiǎn)��?dòng)+多工作模式+專利谷底開通技術，滿足六級能效標準　　

　　※ 高功率密度，SOP7實現12W電源應用　　

　　※ 方案精簡：無需啟動線路，去Y電容


　　

　　低功耗芯片是減少電源功耗提高轉換效率的至關因素，PN8370低功耗芯片有效解決了能源的浪費，提高了系統性能的高轉換效率，如需PN8370低功耗芯片的原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等詳細資料或其他手冊，請聯系驪微電子申請。>>>
