PN7715是一款15V低壓直流馬達驅動芯片，具有超低功耗睡眠模式的四通道直流馬達驅動芯片，在H橋電路中只需讓一個對邊的MOS打開，即可實現電機正轉或者反轉，可兼容替代LV8548MC，為智能電表、智能門鎖、家電、攝像頭、直流步進電機和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。

　　

　　LV8548MC替代芯片PN7715低壓直流馬達驅動芯片工作在3V～20V 的電源電壓 上，能提供高達提供1.5A的峰值電流，0.8A的平均電流，睡眠模式下功耗小于100nA，PN7715具有 IN1、IN2、IN3、IN4輸入接口, 與行業標準器件兼容，并具有異常保護反饋功能，包括電源欠壓保護、內置過溫保護、內置輸出短路保護等功能。

　　

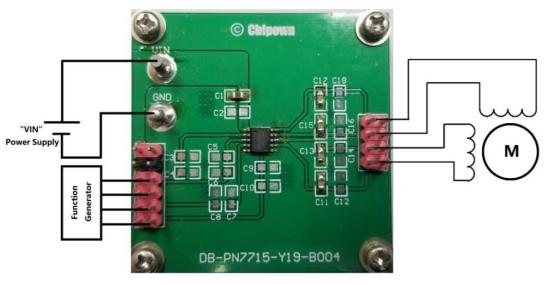

　　驅動一個步進電機典型應用　

　

　　1、將步進電機按圖所示與輸出 1、輸出 2、輸出 3 和輸出 4 連接�！　�

　　2、將電源“+”與端子 VIN 連接，將電源“-”與端子 GND 連接，并設置合適的電源電壓�！　�

　　3、將輸入信號連接 IN1、IN2、IN3、IN4�！　�

　　4、開啟電源和輸入信號，驅動步進電機。

　　

　　LV8548MC替代芯片PN7715參數比較

型號	PN7715	LV8548MC
工作電壓	3~20	4~16
導通電阻	1000	850
特點	1.寬工作電壓范圍 2.待機功耗低 3.1.6A峰值驅動，0.8A連續驅動

　　

　　從LV8548MC和PN7715直流馬達驅動芯片的參數來看，供電電壓、峰值電流和RDS（on）等參數幾乎是一致的，封裝也是PIN TO PIN，應用中PN7715低壓直流馬達驅動芯片可直接兼容替代LV8548MC，無需改版，更多PN7715低壓直流馬達驅動芯片產品手冊、電氣特性等資料請向芯朋微電機驅動芯片代理驪微電子申請。>>
